Der FT-817 - klein und doch ganz groß
Seit Weihnachten 2000 lieferbar war der FT-817 von YAESU wahrscheinlich eine der interessantesten und erfolgreichsten Neuerscheinungen bei den kommerziellen Amateurfunk-Transceivern. Hier ein kurzer Überblick über seinen Funktionsumfang:
- Amateurfunk-Bänder von 160m bis 70cm
(das gab´s vorher nicht in dieser Größe) - alle für diesen Frequenzbereich wichtige Betriebsarten:
CW, AM, USB/LSB, FM und WFM - betreibbar im Temperaturbereich von -10°C bis +60°C
- betreibbar im Spannungsbereich von 8.0 bis 16.0 Volt (besser nicht mehr als 13,8V)
- und das bei einer Größe von BHT 135*38*165 mm und 1,17 kg ohne Akkus und Mikrofon

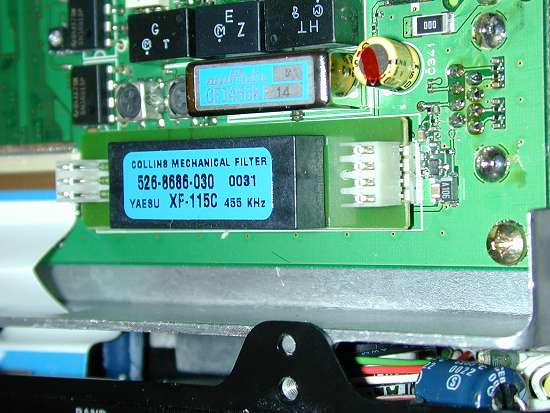

- Dass man für ordentlichen CW-Betrieb noch Filter nachrüsten muss ist leider heute in dieser Branche üblich geworden. Ein Betrieb ohne CW-Filter ist nicht sinnvoll, da sie die Möglichkeiten der kleinen Kiste damit nicht ausnutzen können. Für SSB wird das Filter YF-122S (2.3/4.7 kHz: -6/-60 dB) angeboten; für Telegrafiebetrieb das schmälere YF-122C (500Hz/2 kHz: -6/-60 dB). Sollten Sie z.B. vom FT-847 noch ein CW-Filter XF-115C zur Verfügung haben, so passt dieses ebenfalls. Als ich mein YF-122C kaufte, stand außen auf der Verpackung YF-122C und innen war ein XF-115C.

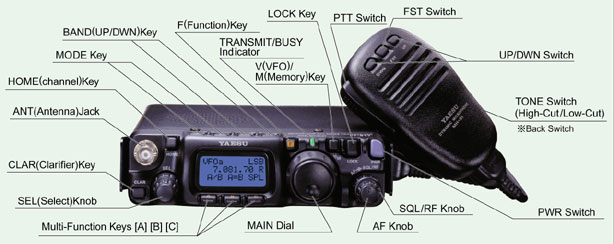

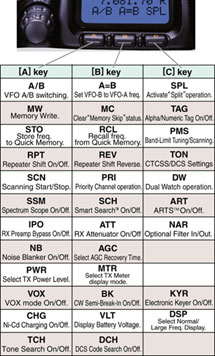

Die Bedienung des FT-817 erschließt sich ganz einfach, sodaß man nach kurzer Einarbeitungszeit das Handbuch nicht mehr benötigt. Einzig das Blättern im Menü geht nicht immer in die richtige Richtung. Hier kann folgendes Bildchen etwas helfen, die Menüpunkte, die unter den drei Funktionstasten liegen, zu erklären:- weitere Features wie Ausgangsleistung, Empfindlichkeit u.s.w. werde ich hier nicht mehr nennen, da man sie nachträglich verändern kann; ebenso die bereits oben genannten Frequenzbereiche
Aber nichts ist so gut, dass man es nicht noch verbessern könnte:
- TX-Frequenzbereich erweitern
Habe ich nicht gemacht, da ich es nicht benötige. Die Erweiterung geht nur etwas über die amerikanischen Bandgrenzen hinaus und macht nur für bestimmte Transverter-Betriebsarten Sinn. - Beide Collins-Filter nachrüsten
Das ist eine tolle Sache. Der FT-817 kann original nur mit einem der beiden oben erwähnten Filter nachgerüstet werden. Interessant wäre es jedoch, je nach Betriebsart beide betreiben zu können. DH7LK beschreibt auf der Seite http://www.mods.dk wie diese Änderung funktioniert. Ich habe die Änderung noch nicht gemacht, plane sie aber mit anderen, besseren Filtern von INRAD/Garant Funk durchzuführen. - Ausgangsleistung und Empfindlichkeit erhöhen
Dies hört sich auf den ersten Blick unglaublich an, funktioniert aber einfacher und problemloser als Sie sich vorstellen. Der FT-817 hat ein Transistor-Paar in der Sender-Endstufe, das pro Transistor 8W erzeugen kann. Diese Leistung nimmt mit zunehmender Frequenz ab, sodaß YAESU solche Transistoren einbauen musste, um die geforderten 5W auf dem 2m- und erst recht auf dem 70cm Amateurband noch sauber erzeugen zu können. Da die Transistoren aber auf Kurzwelle wesentlich mehr als diese 5W können, kann man durch einfache Menüeinstellungen die Ausgangsleistung auf den Kurzwellenbändern erhöhen. Eine Erhöhung auf den VHF-/UHF-Bändern bringt nicht mehr viel und würde aufgrund der dort häufiger benutzten Betriebsart FM eher zur Überlastung der Transistoren führen. Der FT-817 kann 4 verschiedene Leistungsstufen schalten. Ich habe bei der Modifikation meines Gerätes die "originalen" 5 Watt auf die zweite Stufe gelegt. Dies gibt die Möglichkeit auch weiterhin mit 5 Watt arbeiten zu können und bei einem Leistungsmangel mal eben auf 10 Watt hochschalten zu können. Diese 3 dB können bei einem Telegrafiesignal an der Rauschgrenze über "Funktionieren der Verbindung" und "Nicht-Funktionieren" entscheiden.Ich beschreibe die Änderung im Folgenden, weise aber ausdrücklich darauf hin, dass Sie jegliche Umbauten an Ihrem FT-817 auf eigenes Risiko ausführen. Ich übernehme keinerlei Verantwortung für zerstörte Endstufen. Außerdem weise ich darauf hin, dass durch die Modifikation Ihre eventuell noch vorhandene Garantie erlischt.
Ich habe die Modifikation vor einigen Wochen an meinem FT-817 durchgeführt und inzwischen längere Zeit mit 10 Watt Ausgangsleistung in Telegrafie auf den Kurzwellenbändern gearbeitet. Bei längeren Sendedurchgängen in "Dauerstrichbetriebsarten" wie z.B. PSK31 wird die Senderendstufe deutlich wärmer als vorher. Sie zieht mit ca. 2,6 A aber auch deutlich mehr Strom aus dem Netzteil. In Telegrafie habe ich am vergangenen Wochenende am CQWW-Kontest mitgespielt und dort mit nur 10 W alle Kontinente erreicht. Da man im Vergleich zu deutlich höherer Ausgangsleistung natürlich wesentlich öfter anrufen muss, war ich auf die thermische Entwicklung gespannt und war sehr überrascht, dass der FT-817 trotz fast Dauerbetrieb mit 10 Watt nicht mehr als handwarm wurde.
Hier die 10 Watt Modifikation:
Das Einstellungsmenü des FT-817 erreichen Sie, indem Sie die Tasten "A", "B" und "C" gemeinsam gedrückt halten und dann den Transceiver einschalten. Ein entsprechender Piepton ist zu hören. Nun müssen Sie nur noch durch das Menü scrollen und die Werte für die Strombegrenzung und die Ausgangsleistung nach Ihren Wünschen erhöhen. Nach den Änderungen verlassen Sie das Menü durch Drücken der Taste "F" länger als 1 Sekunde. Für die Modifikation ist es empfehlenswert, den FT-817 an eine stabile 13,8 V Stromquelle sowie an einen Abschlußwiderstand (Dummy Load) anzuschließen. Viel Spaß mit der Modifikation ...
Übrigens, das soll mit der Eingangsempfindlichkeit (RX-Gain) auch funktionieren. Ich habe es aber noch nicht getestet.
Menü | Beschriftung | Bedeutung | Originalwert | neuer Wert | Ergebnis |
1 | HF1RXG | RX-Gain 1,8 MHz | 70 | - | - |
2 | HF2RXG | RX-Gain 7 MHz | 68 | - | - |
3 | HF3RXG | RX-Gain 21 MHz | 81 | - | - |
4 | 50mRXG | RX-Gain 50 MHz | 67 | - | - |
5 | VHFRXG | RX-Gain 144 MHz | 73 | - | - |
6 | UHFRXG | RX-Gain 430 MHz | 93 | - | - |
7 | SSB-S9 | SSB S-Meter S9 | 66 | - | - |
8 | SSB-FS | SSB S-Meter FS | 58 | - | - |
9 | FM-S9 | FM S-Meter S9 | 77 | - | - |
10 | FM-FS | FM S-Meter FS | 113 | - | - |
11 | DSIC-L | FM Center Meter | 40 | - | - |
12 | DISC-H | FM Center Meter | 71 | - | - |
13 | FM-TH1 | FM-Squelch | 72 | - | - |
14 | FM-TH2 | FM Squelch | 72 | - | - |
15 | FM-TI1 | FM-Squelch | 3 | - | - |
16 | FM-TI2 | FM-Squelch | 3 | - | - |
17 | VCC | Power Supply Voltage | 138 | - | - |
18 | HF1-IC | Over-Current Protection 1,8 MHz | 95 | 135 | - |
19 | HF2-IC | Over-Current Protection 7 MHz | 93 | 135 | - |
20 | HF3-IC | Over-Current Protection 21 MHz | 94 | 135 | - |
21 | 50m-IC | Over-Current Protection 50 MHz | 92 | - | - |
22 | VHF-IC | Over-Current Protection 144 MHz | 93 | - | - |
23 | UHF-IC | Over-Current Protection 430 MHz | 95 | - | - |
24 | HF1-HI | RF Power HI 1,8 MHz | 97 | 150 | 10 W |
25 | HF1-L3 | RF Power L3 1,8 MHz | 58 | 95 | 5 W |
26 | HF1-L2 | RF Power L2 1,8 MHz | 22 | 21 | 1 W |
27 | HF1-L1 | RF Power L1 1,8 MHz | 4 | 1 | 0,2 W |
28 | HF2-HI | RF Power HI 7 MHz | 103 | 160 | 10 W |
29 | HF2-L3 | RF Power L3 7 MHz | 59 | 95 | 5 W |
30 | HF2-L2 | RF Power L2 7 MHz | 22 | 21 | 1 W |
31 | HF2-L1 | RF Power L1 7 MHz | 4 | 1 | 0,2 W |
32 | HF3-HI | RF Power HI 21 MHz | 98 | 170 | 10 W |
33 | HF3-L3 | RF Power L3 21 MHz | 57 | 100 | 5 W |
34 | HF3-L2 | RF Power L2 21 MHz | 21 | 25 | 1 W |
35 | HF3-L1 | RF Power L1 21 MHz | 4 | 1 | 0,2 W |
36 | 50m-HI | RF Power HI 50 MHz | 97 | - | - |
37 | 50m-L3 | RF Power L3 50 MHz | 54 | - | - |
38 | 50m-L2 | RF Power L2 50 MHz | 19 | - | - |
39 | 50m-L1 | RF Power L1 50 MHz | 7 | - | - |
40 | VHF-HI | RF Power HI 144 MHz | 78 | - | - |
41 | VHF-L3 | RF Power L3 144 MHz | 44 | - | - |
42 | VHF-L2 | RF Power L2 144 MHz | 13 | - | - |
43 | VHF-L1 | RF Power L1 144 MHz | 3 | - | - |
44 | UHF-HI | RF Power HI 430 MHz | 96 | - | - |
45 | UHF-L3 | RF Power L3 430 MHz | 56 | - | - |
46 | UHF-L2 | RF Power L2 430 MHz | 23 | - | - |
47 | UHF-L1 | RF Power L1 430 MHz | 6 | - | - |
48 | HF1TXG | TX-Gain 1,8 MHz | 68 | 90 | - |
49 | HF2TXG | TX-Gain 7 MHz | 61 | 90 | - |
50 | HF3TXG | TX-Gain 21 MHz | 69 | 90 | - |
51 | 50mTXG | TX-Gain 50 MHz | 94 | - | - |
52 | VHFTXG | TX-Gain 144 MHz | 92 | - | - |
53 | UHFTXG | TX-Gain 430 MHz | 116 | - | - |
54 | HF1POM | Power Meter Sensitivity 1,8 MHz | 69 | - | - |
55 | HF2POM | Power Meter Sensitivity 7 MHz | 70 | - | - |
56 | HF3POM | Power Meter Sensitivity 21 MHz | 72 | - | - |
57 | 50mPOM | Power Meter Sensitivity 50 MHz | 70 | - | - |
58 | VHFPOM | Power Meter Sensitivity 144 MHz | 59 | - | - |
59 | UHFPOM | Power Meter Sensitivity 430 MHz | 70 | - | - |
60 | ALC1-M | ALC-Meter | 180 | - | - |
61 | ALC-M | ALC-Meter | 122 | - | - |
62 | HF1-RV | Reverse ALC 1,8 MHz | 0 | - | - |
63 | HF2-RV | Reverse ALC 7 MHz | 12 | - | - |
64 | HF3-RV | Reverse ALC 21 MHz | 18 | - | - |
65 | 50m-RV | Reverse ALC 50 MHz | 17 | - | - |
66 | VHF-RV | Reverse ALC 144 MHz | 11 | - | - |
67 | UHF-RV | Reverse ALC 430 MHz | 34 | - | - |
68 | CW-CAR | CW Carrier Level | 255 | - | - |
69 | AM-CAR | AM Carrier Level | 232 | - | - |
70 | DEV-W | FM-Hub (25 kHz) | 216 | - | - |
71 | DEV-N | FM-Hub (12,5 kHz) | 108 | - | - |
72 | M-MTR | FM-Modulation | 176 | - | - |
73 | CTCSS | FM-Modulation | 180 | - | - |
74 | DCS | FM Modulation | 135 | - | - |
75 | LSB-CP | LSB Carrier Point | -6 | - | - |
76 | USB-CP | USB Carrier Point | -8 | - | - |
